一、公司简介

楷图科技（Keytu）是专注于炉温测试仪器仪表、半导体热工艺测量的高新技术企业，以 "专注・品质・诚信" 为核心价值观，秉持 "创新未来・技术强国" 的品牌理念，深耕炉温实时监控全产业链。自有 Keytu 核心品牌，产品覆盖 SMT 电子、半导体、汽车电子等高端制造领域，累计服务富士康、联想、比亚迪、长虹、三星、伟创力、捷普、环旭电子等众多知名制造企业，大量落地项目验证产品可靠性与稳定性。

企业可提供炉温实时在线监控系统、炉温测试仪、数据采集线缆、热电偶等整机销售与定制服务，自研分析软件支持多格式数据导出与多语言适配，可满足国内工厂与海外分厂标准化测温需求。坚持以技术创新驱动品质升级，为客户提供从硬件部署、软件调试到工艺优化的一站式炉温管控解决方案。

二、SMT 波峰焊、回流焊专用产品介绍

1、主机硬件优势

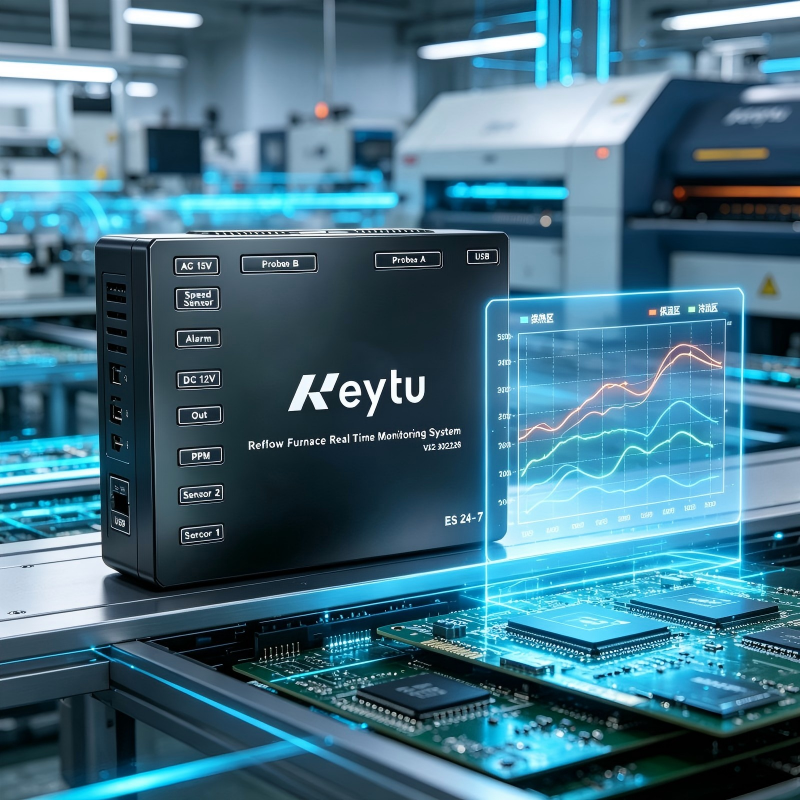

Keytu ES24-7 系列为 SMT 回流焊 / 波峰焊专用在线监控机型，测温精度稳定 ±0.5℃，采样分辨率达 0.1℃，温度监控范围覆盖 - 30℃至 1370℃，可精准捕捉 BGA、0201 等精密元件的瞬时温度变化；标配 K 型热电偶线缆，采用柔性紧绷工艺，可根据炉子型号定制尺寸，适配单轨小型回流焊、双轨高速炉、选择性波峰焊等多种产线场景。

整机尺寸仅 217mm×190mm×38mm，小巧紧凑易于安装；搭载 24V DC/1A 供电，支持 USB、RS232、RJ-45 以太网多种通讯方式，网络扩展性更强。系统配备进板传感器、速度编码器（测量精度 ±1%，分辨率 0.01cm）、工业扫码系统，可实时追踪每片 PCB 过炉轨迹，24 小时不间断生成测温曲线，采集间隙默认 1 秒可根据产品特点自行设置，完美适配全自动无人贴片产线。测温仪既可配合 Keytu 炉温测试仪使用，也可兼容其他品牌炉温测试仪，部署灵活。

2、SMT 专属多维度监控配套

Keytu ES24-7 系统可按需选配多维度监控模块，全方位守护焊接工艺稳定性：

• 炉子各温区风速监控模块：对每个温区的马达转速实时严格监控，测量范围 0~20000RPM，精度 1%，分辨率 0.1RPM，每个风扇可单独设置制程界限，超规以红色显示并触发警报；

• 炉子各温区 PPM 氧含量监控模块：采用双氧化锆测量原理，测量范围 0~1000PPm/1.00%/25.00% O₂，分辨率 0.1PPm，可同时监控每个温区氧含量，适配氮气回流焊工艺管控，传感器寿命＞5 年；

• 轨道震动监控模块：在炉前与炉后对炉子轨道进行三轴实时振动监控，分辨率 0.5mg/LSB，响应时间≤3S，及时发现轨道异常磨损与卡板风险；

• 多线集中看板监控模块：同一网段内所有线体数据统一上传服务器，集中可视化监控，一目了然掌握全厂炉温运行状态。

数据采集线缆采用耐高温柔性设计，不卡轨道、不刮网带，可按需定制窄轨道专用尺寸，完美适配劲拓、HELLER、日东等全品牌回流炉、波峰焊。

3、配套软件与综合服务

Keytu 自研分析软件功能强大，永久免费升级：

• 实时工艺分析：8 个选项卡几十项工艺参数自动计算，包括预热斜率、恒温时间、液相时间、峰值温度、降温斜率等，支持标准与自定义制程界限，一键导出符合 IPC、IATF16949 标准的 PDF 报表；

• 条码精准追溯：通过条形码精确追溯到每片 PCB 的温度曲线，支持按产品名、时间段、条形码、NG/OK 多种方式查询，历史曲线按 "模型名称 + 日期" 自动命名，满足客户审厂溯源需求；

• SPC 与 CPK 管控：在线 / 脱机 SPC 趋势判异及 CPK 指数分析，实时计算各温区与各项工艺 CPK 并生成报表，超出设定标准值自动警报；

• 智能警报与闭环控制：测试结果超出 SPEC 要求时系统实时警报，分析项变红警示，可联动接驳台信号停止进板，待炉温稳定后自动恢复生产，实现智能闭环控制；

• 多格式数据导出：数据支持 csv、xml、txt、xls、pdf 等多种格式导出，炉温与速度偏差图、汇总 CPK 与 DPC 柏拉图等报表自动生成。

整机采购与运维成本显著低于进口设备，国内技术团队极速响应答疑，可上门装机培训、提供工艺调试服务，从硬件到软件全方位赋能 PCB、汽车电子、半导体企业降低虚焊、翘曲等焊接不良，稳定提升产线良率。
